Neutral Grounding Resistor.

Neutral Grounding Resistor ใช้ ลดกระแสลัดวงจรที่เกิดจาก Single phase fault ( Line to Ground) เท่านั้น ซึ่งเป็นการยืดอายุการใช้งานของหม้อแปลง ระบบมีความมั่นคงมากขึ้น แต่ไม่มีประโยชน์ในกรณี Line to Line

การเลือกขนาดของ Neutral Grounding Resistor ขึ้นอยู่กับ ผู้ออกแบบระบบว่าจะยอมให้กระแสลัดวงจรจาก LINE to GROUND สูงแค่ไหน ผู้ผลิตสามารถผลิตได้ตามความต้องการ แต่ส่วนใหญ่จะกำหนดค่าให้อิงกับขนาดของ Current Transformer เช่น 100, 200, 300, 400 บางประเทศกำหนดให้ใช้ค่าเดียวกับ Full load current of transformer

Low resistance grounding system or default current > 10A or Medium Voltage ผู้ผลิตจากยุโรปส่วนใหญ่เลือกใช้ Stainless Steel ในระบบแรงดัน Medium Voltage เนื่องจากสะดวกในการจัดหา และราคาสมเหตุสมผล ชนิด SUS304 หรือ CrNi ความต้านทานจะเพิ่มขึ้น 10% ต่อ 100 องศา C ผู้ผลิตบางรายใช้ SUS430 โดยความต้านทานจะเพิ่มขึ้น 14% ต่อ 100 องศา C แต่เมื่อลดกระแสได้เร็วก็จะเกิดแรงดันเกินสูงขึ้น ด้วย

โลหะผสม Cr Al จะมีค่าความต้านทานสูงขึ้นเพียง 1-3% ต่อ 100 องศา C เท่านั้น กระแสลัดวงจรจะคงที่ จึงเกิดแรงดันเกินน้อยมาก ใช้งานร่วมกับ Current Sensing ได้เป็นอย่างดี และใช้ได้ดีกับระบบ High resistance grounding system or default current <10A or Low voltage

NGR สามารถผลิตใช้ในงาน Explosion proof โดยกำหนดให้ค่าความร้อนที่ผิวตู้ไม่เกิน 50ºC ค่า IP index = 56 ค่า ใช้จ่ายในการทดสอบ ATEX certificate อยู่ 10,000 ยูโร

การกำหนดค่า Temperature Rise ให้ต่ำกว่า 760 เช่น 150 หรือ 250 เป็นปัจจัยที่ทำให้ขนาดและน้ำหนักของ Resistor มากขึ้นเพื่อรับกระแสโยที่ไม่สร้างความร้อนมากเกิน ไป

การทดสอบค่า Temperature Rise ตามมาตรฐาน IEEE32 คือ การจ่ายแรงดันและกระแสจริงเข้าไปตามจริง ผู้ผลิตบางรายใช้แผ่น Stainless เพียง 3 ชิ้น มาทดสอบ ปัจจุบัน Hilkar เป็น ผู้ผลิต Neutral Grounding Resistor เจ้า เดียวในโลกที่มีทำการทดสอบ Temperature rise ตามมาตรฐาน IEEE32 โดย ไม่คิดค่าใช้จ่าย ก่อนส่งออกจากโรงงาน ลูกค้าสามารถเข้าเยี่ยมชมการทดสอบได้

บริษัทฯ สามารถออกแบบและผลิต Neutral Grounding Resistor ได้ตามความต้องการของ ลูกค้า ทั้งยังสามารถจัดส่งได้ภายใน 4 อาทิตย์

We can design our Neutral Grounding Resistor following your requirement specification with best delivery time 3-4 weeks after confirm order.

NGR 6.9kv 100A 10 Sec IP23 Hot dipped galvanized with DS 12kV 630A

NGR 6.3kV 100A and 50A with Tab change

Click for more information

Earthing Mathods - Earthing through resistance - Harmonic filter - Load bank - Starting Breaking resistor

Project reference: PTT OCS1, IRPC, HMC, G-STEEL, FORD, THAI OIL, DOW CHEMICAL ect.

Download Catalogue

SAMPLE PROJECT: PTT OCS1 with special delivery to jobsite within 3 weeks after confirm order

Specification:

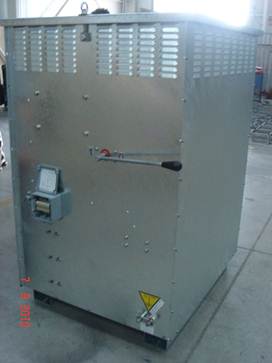

NGR 11kV, 400A, 10 SEC, IP54 hot dipped galvanized enclosure with RAL 7032 painted

c/w 2 x current transformer, 1 Vacuum contactor, Space heater and thermostat

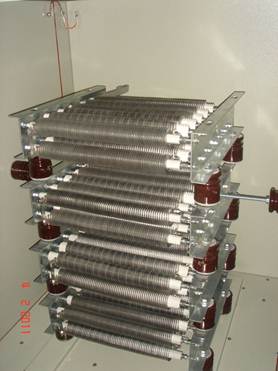

IP54 enclosure with compartment	AISI304 Edge-wound resistor 400A 10 Sec ไม่ใช้การยึดติดกับผนัง ซึ่งทนทานต่อการขนส่งมากกว่า
7.2kV Current transformer

ข้อเสียของการยึด resistor bank กับผนังตู้ คือไม่ทนทานต่อการขนส่ง จนไม่สามารถใช้งานได้เมื่อสินค้ามาถึงสถานที่ติดตั้ง

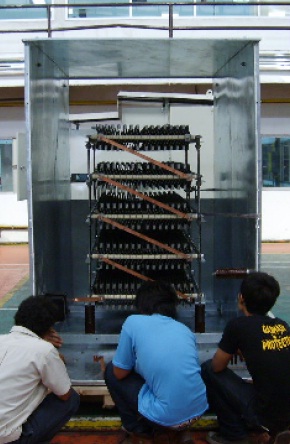

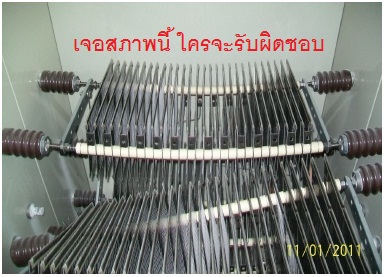

กดที่รูปเพื่อดูภาพความเสียหายเพิ่มเติม NGR 11kV 400A 10 Sec IP54 +2CTs+Vacuum contactor 630A 7.2kV เนื่องจากโครงสร้างที่ไม่แข็งแรง การยึด resistor bank กับผนังทำให้เสียหายจากการขนส่งได้ง่าย resistor bank ด้านในก็เกิดอาการห้อยลงเนื่องจากน้ำหนักที่ มากเกินไป ผนังก็บิดตัว โดยเป็นแบบนี้ตั้งแต่ที่โรงงานผู้ผลิต ส่วน resistor bank ที่เสียหายเนื่องจาก Insulator ทนแรงดึงไม่ได้ ทำให้หลุดออกจากกัน การซ่อมแซมต้องเปลี่ยน resistor bank & Insulator ใหม่ ซึ่งต้องรอชิ้นส่วนนานมากกว่า 1 เดือน รวมเวลาในการซ่อมเป็นเวลา 2เดือน ซึ่งผู้ใช้งานจะต้องจ่ายไฟภายใน 3 สัปดาห์ ทั้งนี้ผู้ผลิตไม่รับผิดชอบค่าใช้จ่ายทั้งหมดเพราะเป็นความเสียหายจากการขนส่ง ไม่ยอมรับว่าเป็นผลจากการออกแบบโครงสร้าง ผู้ใช้งานไม่ยินยอมสินค้าที่ซ่อมแซม เนื่องจากไม่มั่นใจว่าซ่อมแล้วจะดีเท่าเดิม เพราะผนังตู้เกิดการบิดงอไม่สามารถดัดคืนได้ ต้องเปลี่ยนผนังตู้ 2 ด้าน ผู้รับเหมาต้องจัดหาให้ใหม่ภายใน 3 อาทิตย์ ซึ่ง WAM สามารถทำได้ตามเวลาที่ กำหนด

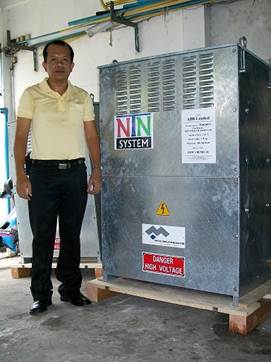

NGR 33kV 400A ที่ได้รับการซ่อมแซมใหม่ทั้งหมดจาก NTN system อันเนื่องการใช้โครงสร้างที่ไม่แข็งแรง resistor bank หล่นมากองรวมกันที่พื้น ทั้งนี้ผู้ผลิตไม่รับผิดชอบค่าใช้จ่ายทั้งหมดอ้างว่าเป็นความเสียหายจากการขนส่ง การออกแบบของตนส่งออกไปทั่วโลก ไม่ยอมรับว่าเป็นผลจากการออกแบบโครงสร้าง
